RFTXXN-10CA5025C-3 Chip-Attenuator DC~3.0GHz RF-Attenuator
| Modell | RFTXXN-10CA5025C-3 (XX= Dämpfungswäert) |
| Resistenzberäich | 50 Ω |
| Frequenzberäich | Gläichstroum ~ 3,0 GHz |
| VSWR | 1,25 maximal |
| Kraaft | 10 Watt |
| Dämpfungswäert (dB) | 01-10dB/11-20dB/21-30dB |
| Dämpfungstoleranz (dB) | ±0,6dB/±0,8dB/±1,0dB |
| Temperaturkoeffizient | <150ppm/℃ |
| Substratmaterial | AlN |
| Resistenztechnologie | Déck Film |
| Betribstemperatur | -55 bis +150°C (Kuckt d'Power De-Rating) |
Typesch Leeschtung:

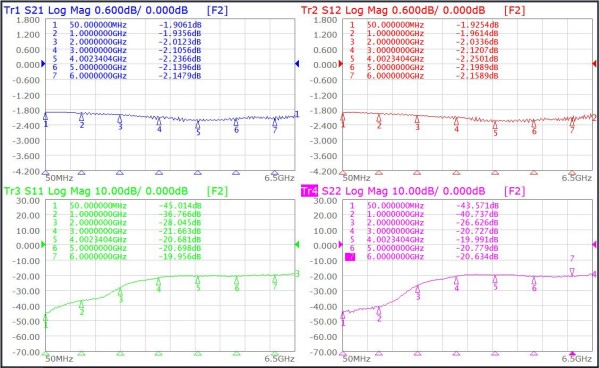

2dB-Grafik

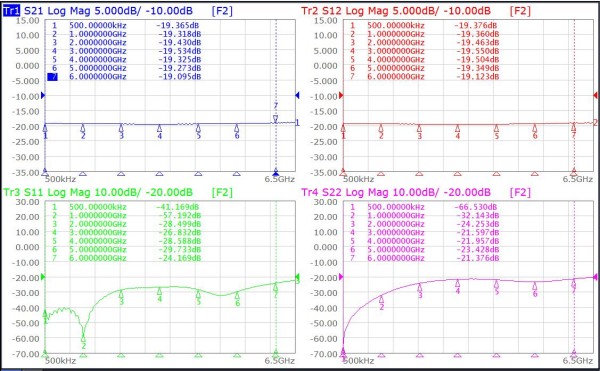

20dB Grafik

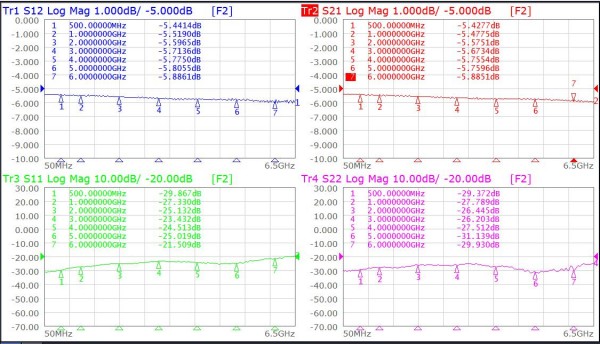

6dB Grafik
30dB Grafik

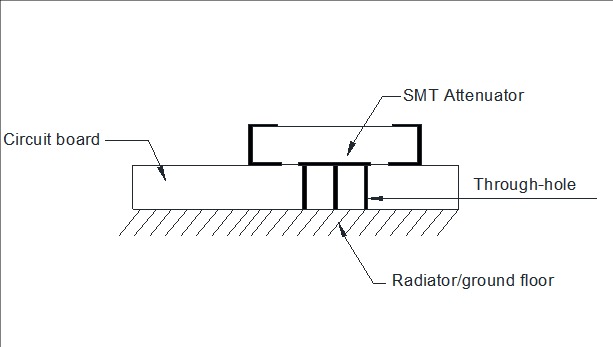

Installatiounsmethod
Leeschtungsofbau
Reflow-Lötzäit- & Temperaturdiagramm
P/N Bezeechnung
Notiz
■ Wann d'Lagerzäit vun nei kaaften Deeler méi wéi 6 Méint ass, soll virum Gebrauch op hir Schweessbarkeet opgepasst ginn. Et ass recommandéiert, se a Vakuumverpackung ze lageren.
■ Buert dat waarmt Lach op der PCB aus a fëllt de Löt.
■ Reflow-Schweißen ass fir Buedemschweißen bevorzugt, kuckt w.e.g. d'Reflow-Aféierung
■ Fir d'Ufuerderunge vun den Zeechnunge gerecht ze ginn, muss e Radiateur vun ausreechender Gréisst installéiert ginn.
■ Füügt Loftkillung oder Waasserkillung derbäi, wann néideg.
◆ Instruktiounen:
■ HF-Dämpfer, HF-Widerstänn an HF-Terminaler si verfügbar.
■ Fir d'Ufuerderunge vun der Zeechnung ze erfëllen, ass et néideg e genuch grousse Radiator z'installéieren. Metalloberflächen a Radiatoren mussen mat enger ganz dënner Schicht Wärmefett beschichtet ginn.
■ Füügt Loftkillung oder Waasserkillung derbäi, wann néideg.
